Chobert®铆钉
CHOBERT®速度紧固件适用于需要控制轻夹的轻质结构的装配。

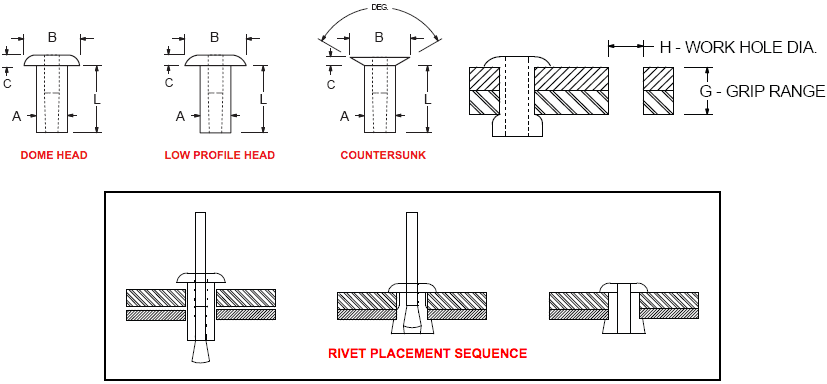

圆顶头 |
低调头 |
沉头 |
|||||||||||||
身体 直径“一种“ |
工作 孔 直径“H“ |
控制 范围“G“ |
身体 长度 （最大）“L.“ |
钢 | 铝 | 黄铜 | 头 尺寸 |
铝 | 头 尺寸 |
钢 | 铝 | 黄铜 | 头 尺寸 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/32 .0935-.097 |
.098-.100 | .000-.062 | .125 | 01131-00304 | 01141-00304 | 直径 “B.“ .149-.163Height. “C“ .025-.037 |
01122 - 00304 | 01132-00304. | 01142-00304. | 100° 直径 （NOM） “B.“ .164高度 （NOM） “C“ .036 |
|||||
| .062-.125 | .187 | 01131-00306. | 01141-00306 | 01122 - 00306 | 01132-00306. | 01142-00306. | |||||||||
| .125-.187 | .250 | 01131-00308 | 01141-00308 | 01122 - 00308 | 01132-00308 | 01142-00308 | |||||||||
| .187 -.250 | .312 | 01131-00310 | 01122-00310 | 01132-00310 | 01142-00310 | ||||||||||
| .250-.312 | .375 | 01131-00312. | 01141-00312. | ||||||||||||
| .312-.375 | .437 | 01131-00314 | |||||||||||||
| .375-.437 | .500 | 01131-00316 | |||||||||||||
| 1/8 .124-.128 |
.129-132 | .000-.062 | .125 | 01121 - 00404 | 01125-00404. | 01141-00404. | 直径 “B.“ .193-.217高度 “C“ .033-.045 |
01162 - 00404 | 直径 “B.“ .243-.262高度 “C“ .034-.041 |
01122 - 00404 | 01132-00404 | 01142-00404. | 120° 直径 “B.“ .205 -。215的身高 （NOM） “C“ .030 |
||
| .031-.093 | .157 | 01121 - 00405 | |||||||||||||
| .062-.125 | .187 | 01121 - 00406 | 01125-00406. | 01141-00406. | 01162 - 00406 | 01122 - 00406 | 01132-00406. | 01142-00406. | |||||||
| .125-.187 | .250 | 01121 - 00408 | 01125-00408. | 01141-00408 | 01162 - 00408 | 01122 - 00408 | 01132-00408 | 01142-00408 | |||||||
| .187 -.250 | .312 | 01121-00410 | 01125-00410. | 01141-00410 | 01162 - 00410 | 01122 - 00410 | 01132-00410 | 01142-00410 | |||||||
| .250-.312 | .375 | 01121-00412. | 01125-00412. | 01162 - 00412 | 01122 - 00412 | 01132-00412. | 01142-00412. | ||||||||
| .312-.375 | .437 | 01125-00414 | 01162 - 00414 | ||||||||||||
| .375-.437 | .503 | 01162 - 00416 | |||||||||||||
| 5/32 .156-.159 |
.161-.164 | .062-.125 | .187 | 01121 - 00506 | 01125-00506. | 直径 “B.“ .235-.257Height. “C“ .047-.057 |
01122 - 00506 | 01132-00506. | 01142-00506. | 120° 直径 “B.“ .205 -。215的身高 （NOM） “C“ .032 |
|||||
| .125-.187 | .250 | 01121 - 00508 | 01125-00508. | 01122-00508 | 01132-00508. | 01142-00508 | |||||||||
| .187 -.250 | .312 | 01121 - 00510 | 01125-00510. | 01122 - 00510 | 01132-00510 | 01142-00510 | |||||||||
| .250-.312 | .375 | 01121 - 00512 | 01125-00512. | 01122 - 00512 | 01132-00512. | 01142-00512. | |||||||||
| .312-.375 | .437 | 01121 - 00514 | 01125-00514 | 01122 - 00514 | 01132-00514 | 01142-00514 | |||||||||
| .375-.437 | .503 | 01121 - 00516 | 01125-00516. | 01122 - 00516 | 01132-00516. | 01142-00516. | |||||||||
| .437胜率 | .567 | 01125-00518. | |||||||||||||
| 胜率-.563 | .630 | 01125-00520 | |||||||||||||
| 3/16 .185-.191 |
.191-.194 | .000-.062 | .157 | 01121-00605. | 01125-00605. | 直径 “B.“ .329-.349Height. “C“ .060-.070 |
120° 直径 “B.“ .339-.349高度 （NOM） “C“ .050 |
||||||||
| .062-.125 | .291 | 01121-00607 | 01125-00607. | 01122 - 00607 | 01132-00607 | 01142-00607. | |||||||||
| .125-.187 | 打击 | 01121 - 00609 | 01125-00609. | 01122 - 00609 | 01132-00609. | 01142-00609. | |||||||||
| .187 -.250 | .344 | 01121 - 00611 | 01125-00611 | 01122 - 00611 | 01132-00611 | 01142-00611. | |||||||||
| .250-.312 | .409 | 01121 - 00613 | 01125-00613. | 01122 - 00613 | 01132-00613. | 01142-00613 | |||||||||
| .312-.375 | .479 | 01121 - 00615 | 01125-00615. | 01122 - 00615 | 01132-00615. | 01142-00615. | |||||||||
| .375-.437 | .531 | 01121 - 00617 | 01125-00617. | 01122 - 00617 | 01132-00617 | 01142-00617. | |||||||||
| .437胜率 | .594 | 01121 - 00619 | 01125-00619. | 01122 - 00619 | 01132-00619. | 01142-00619. | |||||||||
| 1/4 .244-.248 |
.250建仔 | .125-.187 | 打击 | 01121-00809. | 01131 - 00809 | 直径 “b” .389 -.413HEIGHT “C” .072-.084 |
01122-00809. | 01132 - 00809 | 01142-00809. | 120° 直径 “B.“ .401 -。411的身高 （NOM） “C“ .051 |
|||||
| .187 -.250 | .344 | 01121-00811 | 01131-00811 | 01122-00811. | 01132 - 00811 | 01142-00811. | |||||||||
| .250-.312 | .406 | 01121-00813 | 01131-00813 | 01122-00813. | 01132 - 00813 | 01142-00813. | |||||||||
| .312-.375 | .473 | 01121-00815. | 01131-00815. | 01122-00815. | 01132 - 00815 | 01142-00815. | |||||||||
| .375-.437 | .531 | 01121-00817. | 01131-00817. | 01122-00817. | 01132 - 00817 | 01142-00817. | |||||||||
| .437胜率 | .594 | 01121-00819. | 01131 - 00819 | 01122-00819. | 01132 - 00819 | 01142-00819. | |||||||||
| 胜率-.562 | .657 | 01131 - 00821 | 01122-00821 | 01132 - 00821 | 01142-00821 | ||||||||||
| .562-.625 | .720 | 01131 - 00823 | 01122-00823 | 01132 - 00823 | 01142-00823 | ||||||||||
| .625-.687 | .783 | 01131 - 00825 | 01122-00825 | 01132 - 00825 | 01142-00825. | ||||||||||
圆顶头 |
低调头 |
沉头 |
|||||||||||
身体 直径“一种“ |
工作 孔 直径“H“ |
控制 范围“G“ |
身体 长度 （最大）“L.“ |
钢 | 铝 | 黄铜 | 头 尺寸 |
铝 | 头 尺寸 |
钢 | 铝 | 黄铜 | 头 尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/32 .0935-.097 |
.098-.100 | .000-.062 | .125 | 01131-00304 | 01141-00304 | 直径 “B.“ .149-.163Height. “C“ .025-.037 |
01122 - 00304 | 01132-00304. | 01142-00304. | 100° 直径 （NOM） “B.“ .164height. （NOM） “C“ .036 |
|||
| .062-.125 | .187 | 01131-00306. | 01141-00306 | 01122 - 00306 | 01132-00306. | 01142-00306. | |||||||
| .125-.187 | .250 | 01131-00308 | 01141-00308 | 01122 - 00308 | 01132-00308 | 01142-00308 | |||||||
| .187 -.250 | .312 | 01131-00310 | 01122-00310 | 01132-00310 | 01142-00310 | ||||||||
| .250-.312 | .375 | 01131-00312. | 01141-00312. | ||||||||||
| .312-.375 | .437 | 01131-00314 | |||||||||||
| .375-.437 | .500 | 01131-00316 | |||||||||||
| 1/8 .124-.128 |
.129-132 | .000-.062 | .125 | 01121 - 00404 | 01125-00404. | 01141-00404. | 直径 “B.“ .193-.217height. “C“ .033-.045 |
01162 - 00404 | 直径 “B.“ .243-.262height. “C“ .034-.041 |
01122 - 00404 | 01132-00404 | 01142-00404. | 120° 直径 “B.“ .205-.215height （NOM） “C“ .030 |
| .031-.093 | .157 | 01121 - 00405 | |||||||||||
| .062-.125 | .187 | 01121 - 00406 | 01125-00406. | 01141-00406. | 01162 - 00406 | 01122 - 00406 | 01132-00406. | 01142-00406. | |||||
| .125-.187 | .250 | 01121 - 00408 | 01125-00408. | 01141-00408 | 01162 - 00408 | 01122 - 00408 | 01132-00408 | 01142-00408 | |||||
| .187 -.250 | .312 | 01121-00410 | 01125-00410. | 01141-00410 | 01162 - 00410 | 01122 - 00410 | 01132-00410 | 01142-00410 | |||||
| .250-.312 | .375 | 01121-00412. | 01125-00412. | 01162 - 00412 | 01122 - 00412 | 01132-00412. | 01142-00412. | ||||||
| .312-.375 | .437 | 01125-00414 | 01162 - 00414 | ||||||||||
| .375-.437 | .503 | 01162 - 00416 | |||||||||||
| 5/32 .156-.159 |
.161-.164 | .062-.125 | .187 | 01121 - 00506 | 01125-00506. | 直径 “B.“ .235-.257Height. “C“ .047-.057 |
01122 - 00506 | 01132-00506. | 01142-00506. | 120° 直径 “B.“ .205-.215height （NOM） “C“ .032 |
|||
| .125-.187 | .250 | 01121 - 00508 | 01125-00508. | 01122-00508 | 01132-00508. | 01142-00508 | |||||||
| .187 -.250 | .312 | 01121 - 00510 | 01125-00510. | 01122 - 00510 | 01132-00510 | 01142-00510 | |||||||
| .250-.312 | .375 | 01121 - 00512 | 01125-00512. | 01122 - 00512 | 01132-00512. | 01142-00512. | |||||||
| .312-.375 | .437 | 01121 - 00514 | 01125-00514 | 01122 - 00514 | 01132-00514 | 01142-00514 | |||||||
| .375-.437 | .503 | 01121 - 00516 | 01125-00516. | 01122 - 00516 | 01132-00516. | 01142-00516. | |||||||
| .437胜率 | .567 | 01125-00518. | |||||||||||
| 胜率-.563 | .630 | 01125-00520 | |||||||||||
| 3/16 .185-.191 |
.191-.194 | .000-.062 | .157 | 01121-00605. | 01125-00605. | 直径 “B.“ .329-.349Height. “C“ .060-.070 |
120° 直径 “B.“ .339-.349Height. （NOM） “C“ .050 |
||||||
| .062-.125 | .291 | 01121-00607 | 01125-00607. | 01122 - 00607 | 01132-00607 | 01142-00607. | |||||||
| .125-.187 | 打击 | 01121 - 00609 | 01125-00609. | 01122 - 00609 | 01132-00609. | 01142-00609. | |||||||
| .187 -.250 | .344 | 01121 - 00611 | 01125-00611 | 01122 - 00611 | 01132-00611 | 01142-00611. | |||||||
| .250-.312 | .409 | 01121 - 00613 | 01125-00613. | 01122 - 00613 | 01132-00613. | 01142-00613 | |||||||
| .312-.375 | .479 | 01121 - 00615 | 01125-00615. | 01122 - 00615 | 01132-00615. | 01142-00615. | |||||||
| .375-.437 | .531 | 01121 - 00617 | 01125-00617. | 01122 - 00617 | 01132-00617 | 01142-00617. | |||||||
| .437胜率 | .594 | 01121 - 00619 | 01125-00619. | 01122 - 00619 | 01132-00619. | 01142-00619. | |||||||
| 1/4 .244-.248 |
.250建仔 | .125-.187 | 打击 | 01121-00809. | 01131 - 00809 | 直径 “b” .389 -.413HEIGHT “C” .072-.084 |
01122-00809. | 01132 - 00809 | 01142-00809. | 120° 直径 “B.“ .401-.411height （NOM） “C“ .051 |
|||
| .187 -.250 | .344 | 01121-00811 | 01131-00811 | 01122-00811. | 01132 - 00811 | 01142-00811. | |||||||
| .250-.312 | .406 | 01121-00813 | 01131-00813 | 01122-00813. | 01132 - 00813 | 01142-00813. | |||||||
| .312-.375 | .473 | 01121-00815. | 01131-00815. | 01122-00815. | 01132 - 00815 | 01142-00815. | |||||||
| .375-.437 | .531 | 01121-00817. | 01131-00817. | 01122-00817. | 01132 - 00817 | 01142-00817. | |||||||
| .437胜率 | .594 | 01121-00819. | 01131 - 00819 | 01122-00819. | 01132 - 00819 | 01142-00819. | |||||||
| 胜率-.562 | .657 | 01131 - 00821 | 01122-00821 | 01132 - 00821 | 01142-00821 | ||||||||
| .562-.625 | .720 | 01131 - 00823 | 01122-00823 | 01132 - 00823 | 01142-00823 | ||||||||
| .625-.687 | .783 | 01131 - 00825 | 01122-00825 | 01132 - 00825 | 01142-00825. | ||||||||
速度紧固®铆钉
| Rivscrew®可移动的铆钉 | Chobert®铆钉 | Avtronic®铆钉 | 格罗维特®铆钉 | |
|---|---|---|---|---|
对于需要高夹紧夹板的金属板组装 |
可拆卸和可重复使用，用于快速组装电子元件 |
用于组装温控光夹的轻质制造 |
用于快速连接连接器，卡喷射器和括号到PCB的 |
用于木材，铝合金，塑料和玻璃纤维的快速组装 |
