Briv铆钉

BRIV®高速紧固件用于需要高夹紧的钣金的装配。

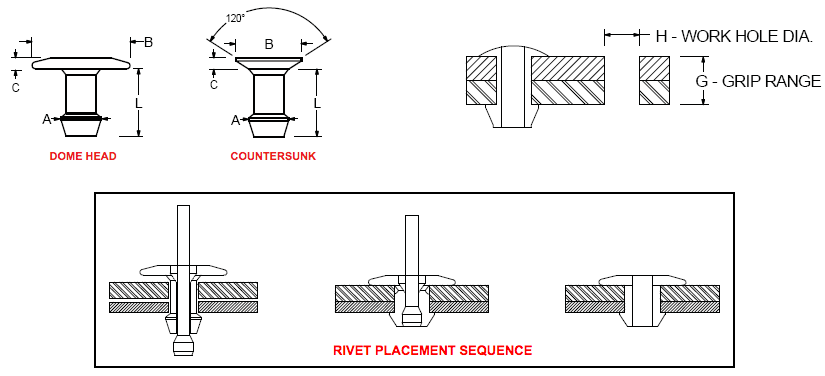

球形封头铆钉

身体直径	工作洞直径	控制范围	身体长度 (马克思)	黄铜	钢	铝	不锈钢	头大小
”一个”	”H”	”G”	”l”	黄铜	钢	铝	不锈钢	头大小
3/32 .087 -.092	.093 -.096	.045 -.095	.157	01831 - 00304		01801 - 00304		直径 ”B” .148 -.162HEIGHT (MAX)。 ”C” .035
		.085 -.135	.197	01831 - 00306		01801 - 00306
		.125 -.175	.237	01831 - 00308		01801 - 00308
		.165 -.215	.277	01831 - 00310		01801 - 00310
		.205 -.255	.317	01831 - 00312		01801 - 00312
		.245 -.295	上垒率	01831 - 00314		01801 - 00314
		打击率-.335	.397			01801 - 00316
		.305 -.355	.417			01801 - 00317
1/8 .119 -.124	.128 -.131							直径 ”B” .233 -.257HEIGHT (MAX)。 ”C” .039
		.025 -.075	.152		01821 - 00403	01801 - 00403
		.045 -.095	.172	01831 - 00404	01821 - 00404	01801 - 00404	01841 - 00404
		.085 -.135	.212	01831 - 00406	01821 - 00406	01801 - 00406	01841 - 00406

		.125 -.175	.252	01831 - 00408	01821 - 00408	01801 - 00408	01841 - 00408
		.165 -.215	.292	01831 - 00410	01821 - 00410	01801 - 00410	01841 - 00410

		.205 -.255	.332	01831 - 00412	01821 - 00412	01801 - 00412	01841 - 00412
		.245 -.295	.372	01831 - 00414	01821 - 00414	01801 - 00414
		.305 -.355	.412		01821 - 00416 看到的请注意	01801 - 00416
5/32 .149 -.153	.156 -.159	.062 -.115	.193	01831 - 00505	01821 - 00505	01801 - 00505	01841 - 00505	直径 ”B” .298 -.322HEIGHT (MAX)。 ”C” .039
		.085 -.135	.213		01821 - 00506
		.105 -.155	.233	01831 - 00507	01821 - 00507	01801 - 00507	01841 - 00507
		.145 -.195	.273	01831 - 00509	01821 - 00509	01801 - 00509	01841 - 00509
		全-.235	。	01831 - 00511	01821 - 00511	01801 - 00511	01841 - 00511
		.225 -.275	.353	01831 - 00513	01821 - 00513	01801 - 00513	01841 - 00513
		.265 -.315	.393		01821 - 00515	01801 - 00515
		.305 -.355	.433		01821 - 00517	01801 - 00517
3/16 .183 -.188	.191 -.194	.065 -.130	.212		01821 - 00606			直径 ”B” .358 -.382HEIGHT (MAX)。 ”C” .046
		.080 -.155	本场比赛	01831 - 00607	01821 - 00607	01801 - 00607	01841 - 00607
		.145 -.205	.290	01831 - 00609	01821 - 00609	01801 - 00609	01841 - 00609
		.170 -.230	.315				01841 - 00610
		.195 -.255	.340	01831 - 00611	01821 - 00611	01801 - 00611	01841 - 00611
		.245 -.305	.390	01831 - 00613	01821 - 00613	01801 - 00613	01841 - 00613
		.295 -.355	.440	01831 - 00615	01821 - 00615	01801 - 00615	01841 - 00615
		.345 -.405	.490		01821 - 00617	01801 - 00617
		.395 -.455	.530			01801 - 00619
6毫米 .233	.233 -.237	.105 -.155	.273		01821 - 06007	01801 - 08007		直径 ”B” .437 -.454HEIGHT (MAX)。 ”C” .053
		.145 -.195	。		01821 - 06009	01801 - 08009
		全-.235	.353		01821 - 06011	01801 - 08011
		.225 -.275	.393		01821 - 06013	01801 - 08013
		.265 -.315	.433		01821 - 06015	01801 - 08015
		.305 -.355	.472		01821 - 06017	01801 - 08017

注:零件编号01821-00416握持范围为.285-.335

120º沉头铆钉

身体直径	工作洞直径	控制范围	身体长度 (马克思)	钢	头的大小对钢铁	铝	头的大小铝
”一个”	”H”	”G”	”l”	钢	头的大小对钢铁	铝	头的大小铝
1/8 .119 -.124	.128 -.131	.050 -.090	.170	01822 - 06480	直径 ”B” .200 -.229HEIGHT (MAX)。 ”C” .030		直径 ”B” .200 -.235HEIGHT (MAX)。 ”C” .035
		.057 -.067	.165	01822 - 10375
		.060 -.110	.188	01822 - 00406		01802 - 00406
		.100 -.150	.228	01822 - 00407		01802 - 00407
		.140 -.190	他	01822 - 00408		01802 - 00408
		.180 -.230	.308	01822 - 00410		01802 - 00410
		.220 -.270	.348	01822 - 00411		01802 - 00411
5/32 .149 -.153	.156 -.159	.062 -.115	.204	01822 - 00505	直径 ”B” .298 -.322HEIGHT (MAX)。 ”C” .039	01802 - 00505	直径 ”B” .239 -.275HEIGHT (MAX)。 ”C” .040
		.085 -.135	.224	01822 - 00506		01802 - 00506
		.105 -.155	.244	01822 - 00507		01802 - 00507
		.145 -.195	.284	01822 - 00509		01802 - 00509
		全-.235	.324	01822 - 00511		01802 - 00511
		.225 -.275	.364	01822 - 00513		01802 - 00513

速度紧固®铆钉

Briv®铆钉	Rivscrew®可移动的铆钉	Chobert®铆钉	Avtronic®铆钉	Grovit®铆钉
用于需要高夹紧的金属板材的装配	可拆卸和可重复使用，用于快速组装电子元件	用于需要控制光夹具的轻型结构的装配	用于快速连接连接器，引射器和托架到PCB上	适用于木材、铝合金、塑料、玻璃纤维的快速组装
