他们如何工作!

抽芯铆钉由两部分组成:铆钉体和铆钉体内部的定位芯轴。

1.盲铆体插入要连接的材料上的孔中。

2.抽芯铆钉工具被放置在芯轴上。工具被驱动，工具的钳口夹住芯棒。

3.卡爪缩回，抽出芯轴，将芯轴头拉入设置铆钉的铆钉体中。在预定的拉伸负荷下，芯棒从其头部断裂并被丢弃。

这形成了一个坚固、紧密、可靠的连接。因为这些都是在一边完成的，所以被称为抽芯铆钉。

设计指导方针

管道材料

(A)如果工具的鼻壳直径太大，无法到达通道的底部，在工具上使用一个长鼻片。可能需要带超长芯轴的铆钉。
(B)从另一侧安装铆钉。

1

差距紧固

(A)避免铆接无支撑的内部部分，这可能导致材料坍塌、凹陷或屈曲。

(B)选择最成功的支持部分。

2

主紧固

当固定的部分必须在铆钉上旋转时，铆钉工具上的“枢轴式”鼻头可能需要在铆钉头下提供一个小的间隙。

3.

在一个盲洞里固定

抽芯铆钉可以安装在盲孔或铣槽中。这取决于要铆接的部件的材料和铆钉的材料。需要进行测试。

4

引人入胜的塑料材料

选择:
(一)软套铝铆钉，
(B)大型法兰型铆钉
(C)“Tri-Grip”铆钉。

5

硬软材料

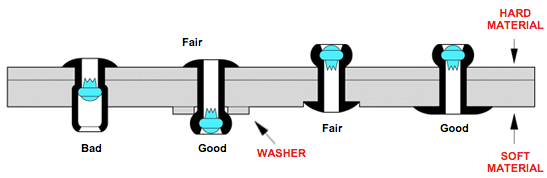

下面的插图是一个指南，使用标准抽芯铆钉固定硬材料到软材料。其他选择是使用凹槽铆钉或T-Lok铆钉。

6

边距

我们建议从铆钉中心到工件边缘的铆钉体直径的2倍(D)以上，以避免材料断裂。

7
